以河南架橋機為例來介紹導梁式架橋機主梁結構認識有哪些？

導梁式架橋機主要由前后2臺吊梁行車、箱型主梁2根及橫聯、前支腿1套、后支腿1套、后支腿臺車及頂升裝置、輔助支腿、懸臂粱、下導梁、 下導梁天車、軌道、電氣控制系統、液壓系統和動力系統等組成。吊梁行車在走行系統驅動下于導梁式架橋機主梁上前后運行,吊梁行車軌道設置于兩主梁腹板正上方走行系統采用三合一變頻電動機鏈輪鏈條驅動;吊梁行車上設置定滑輪組與吊具上動滑輪組形成起升系統。吊梁行車上設置液壓橫移裝置可以同步橫移，滿足梁體微調和曲線柔染需要,確保落梁準確就位。

導梁式架橋機主梁結構，起升機構四臺卷?yè)P(yáng)機設置于導梁式架橋機主梁尾端,通過鋼絲繩導繞系統分別通向兩臺吊梁行車,通過行車的定滑輪組與吊具動滑輪相穿繞,形成起升系統。前吊梁行車的兩臺卷?yè)P(yáng)機鋼絲繩相連通使吊具的兩吊點相平衡,從而實現四點吊梁、三點起吊的作用。

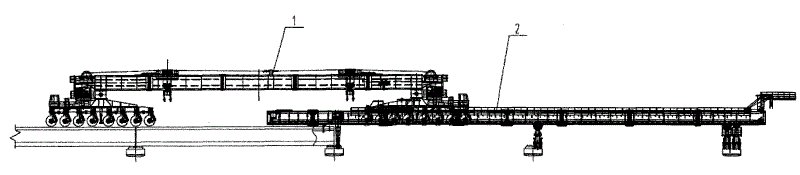

導梁式架橋機主梁為箱型結構,基本節最大長度為12m，共十節, 采用拼接板螺栓連接,便于裝拆和運輸;主梁前端段設有橫聯及變跨接頭,橫聯設置于兩主梁上部,將兩主梁聯接為一個整體同時,前橫聯也是懸臂梁的安裝基礎。變跨接頭設置于兩主梁下部，與輔助支腿直接相聯,滿足32m-24m-20m間變跨施工需要。主后部外側設有接頭與后支腿連接; -側主梁設置了走臺便于檢修。

以上就是對導梁式架橋機主梁結構的簡單介紹，希望能夠?qū)Υ蠹矣兴鶐椭?/span>河南遠山起重設備有限公司是專業的路橋起重機械、地鐵除渣機、鐵路貨場門式起重機、集裝箱門式起重機等設備的專業廠家，歡迎新老顧客前來訂購！
