- 商品名稱：ZR-SLRS22 2*1.5+2*0.75
- 添加時間：2022-05-17 10:24:49
介紹：
| 品牌 | 其他品牌 | 產地類別 | 國產 |
|---|---|---|---|
| 應用領域 | 化工 |

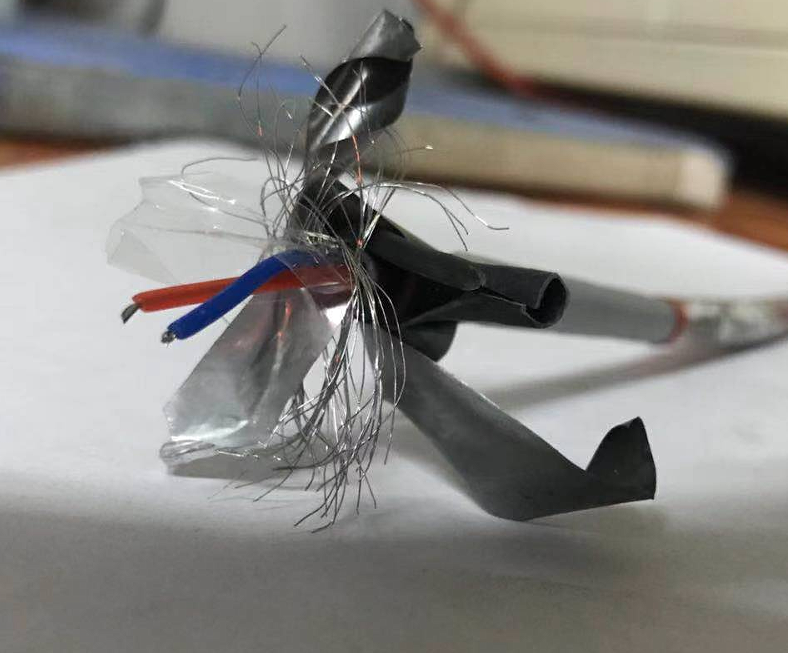

工藝如下：鍍錫軟導體，PVC絕緣，2*1.5（紅/黑）,2*0.75（綠/藍），2*1.5電源線不對絞，2*1.5兩根+2*0.75一組總絞鋁箔繞包屏蔽+銅編織屏蔽，PVC內護，鍍鋅鋼帶鎧裝，阻燃PVC黑色護套鎧裝以內外徑10mm以內，工作電壓300/500V。
工藝如下：鍍錫軟導體，PVC絕緣，2*1.5（紅/黑）,2*0.75(綠/藍)，2*1.5電源線不對絞，2*1.5兩根+2*0.75一組總絞鋁箔繞包屏蔽+銅編織屏蔽，PVC內護，鍍鋅鋼帶鎧裝，阻燃PVC黑色護套鎧裝以內外徑10mm以內，工作電壓300/500V。
rs-485標準采有用平衡式發送，差分式接收的數據收發器來驅動總線，具體規格要求： 1. 接收器的輸入電阻rin≥12kΩ 2. 驅動器能輸出±7v的共模電壓 3.輸入端的電容≤50pf 4. 在節點數為32個，配置了120Ω的終端電阻的情況下，驅動器至少還能輸出電壓1.5v（終端電阻的大小與所用雙絞線的參數有關） 5.接收器的輸入靈敏度為200mv（即（v ）-（v-）≥0.2v，表示信號"0"；（v ）-（v-）≤-0.2v，表示信號"1"） 因?yàn)閞s-485的遠距離、多節點（32個）以及傳輸線成本低的特性，使得eia rs-485成為工業應用中數據傳輸?shù)臉?biāo)準?；诖?，rs-485的自動化領域的應用非常廣泛，但是在實際工程中rs-485總線運用仍然存在著很多問題，影響了工程的質量，為工程施工帶來了很多的不方便。
根據RS485工業總線標準，RS485工業總線為特性阻抗120Ω的半雙工通訊總線，其大負載能力為32個有效負載(包括主控設備與被控設置)。
當使用較細的通訊電纜，或者在電磁干擾較強的環境使用本產品，或者總線上連接有較多的設備時，傳輸距離相應縮短;反之，距離加長。
主干網上的設備，如圍墻機、管理機、主機等均分配一個ID號，即通信聯絡地址。主干網對講線，一般都是用一芯線(地線除外)，是一種半雙工方式。視頻用一根同軸電纜。如果要求有多對訪客住戶同時進行對講(所謂多通道)，則須***增加音頻線和視頻線。
主機(副機)與分機一般不能直接連接，中間須***增加硬件，這有利于系統的穩定和增強抗干擾能力。
主機(副機)與硬件均通過一個叫做網絡聯接器的設備在弱電井內連接，硬件與硬件之間總線方式或是星型方式連接。每個硬件也有一個ID號，是主機與之通信的聯絡地址。(二進制編碼)
| 型號 | ZR-SLRS22-2*1.5 2*0.75 | ||||
| ZR-SLRS22 | 1*2*0.2 | 5*2*2.5 | 10*2*1.5 | 3*3*1.0 | 8*3*0.75 |
| ZR-SLRS22 | 1*2*0.3 | 6*2*0.2 | 10*2*2.5 | 3*3*1.5 | 8*3*1.0 |
| ZR-SLRS22 | 1*2*0.5 | 6*2*0.3 | 11*2*0.2 | 3*3*2.5 | 8*3*1.5 |
| ZR-SLRS22 | 1*2*0.75 | 6*2*0.5 | 11*2*0.3 | 4*3*0.2 | 8*3*2.5 |
| ZR-SLRS22 | 1*2*1.0 | 6*2*0.75 | 11*2*0.5 | 4*3*0.3 | 9*3*0.2 |
| ZR-SLRS22 | 1*2*1.5 | 6*2*1.0 | 11*2*0.75 | 4*3*0.5 | 9*3*0.3 |
| ZR-SLRS22 | 1*2*2.5 | 6*2*1.5 | 11*2*1.0 | 4*3*0.75 | 9*3*0.5 |
| ZR-SLRS22 | 2*2*0.2 | 6*2*2.5 | 11*2*1.5 | 4*3*1.0 | 9*3*0.75 |
| ZR-SLRS22 | 2*2*0.3 | 7*2*0.2 | 11*2*2.5 | 4*3*1.5 | 9*3*1.0 |
| ZR-SLRS22 | 2*2*0.5 | 7*2*0.3 | 12*2*0.2 | 4*3*2.5 | 9*3*1.5 |
| ZR-SLRS22 | 2*2*0.75 | 7*2*0.5 | 12*2*0.3 | 5*3*0.2 | 9*3*2.5 |
| ZR-SLRS22 | 2*2*1.0 | 7*2*0.75 | 12*2*0.5 | 5*3*0.3 | 10*3*0.2 |
| ZR-SLRS22 | 2*2*1.5 | 7*2*1.0 | 12*2*0.75 | 5*3*0.5 | 10*3*0.3 |
| ZR-SLRS22 | 2*2*2.5 | 7*2*1.5 | 12*2*1.0 | 5*3*0.75 | 10*3*0.5 |
| ZR-SLRS22 | 3*2*0.2 | 7*2*2.5 | 12*2*1.5 | 5*3*1.0 | 10*3*0.75 |
| ZR-SLRS22 | 3*2*0.3 | 8*2*0.2 | 12*2*2.5 | 5*3*1.5 | 10*3*1.0 |
| ZR-SLRS22 | 3*2*0.5 | 8*2*0.3 | 1*3*0.2 | 5*3*2.5 | 10*3*1.5 |
| ZR-SLRS22 | 3*2*0.75 | 8*2*0.5 | 1*3*0.3 | 6*3*0.2 | 10*3*2.5 |
| ZR-SLRS22 | 3*2*1.0 | 8*2*0.75 | 1*3*0.5 | 6*3*0.3 | 11*3*0.2 |
| ZR-SLRS22 | 3*2*1.5 | 8*2*1.0 | 1*3*0.75 | 6*3*0.5 | 11*3*0.3 |
| ZR-SLRS22 | 3*2*2.5 | 8*2*1.5 | 1*3*1.0 | 6*3*0.75 | 11*3*0.5 |
| ZR-SLRS22 | 4*2*0.2 | 8*2*2.5 | 1*3*1.5 | 6*3*1.0 | 11*3*0.75 |
| ZR-SLRS22 | 4*2*0.3 | 9*2*0.2 | 1*3*2.5 | 6*3*1.5 | 11*3*1.0 |
| ZR-SLRS22 | 4*2*0.5 | 9*2*0.3 | 2*3*0.2 | 6*3*2.5 | 11*3*1.5 |
| ZR-SLRS22 | 4*2*0.75 | 9*2*0.5 | 2*3*0.3 | 7*3*0.2 | 11*3*2.5 |
| ZR-SLRS22 | 4*2*1.0 | 9*2*0.75 | 2*3*0.5 | 7*3*0.3 | 12*3*0.2 |
| ZR-SLRS22 | 4*2*1.5 | 9*2*1.0 | 2*3*0.75 | 7*3*0.5 | 12*3*0.3 |
| ZR-SLRS22 | 4*2*2.5 | 9*2*1.5 | 2*3*1.0 | 7*3*0.75 | 12*3*0.5 |
| ZR-SLRS22 | 5*2*0.2 | 9*2*2.5 | 2*3*1.5 | 7*3*1.0 | 12*3*0.75 |
| ZR-SLRS22 | 5*2*0.3 | 10*2*0.2 | 2*3*2.5 | 7*3*1.5 | 12*3*1.0 |
| ZR-SLRS22 | 5*2*0.5 | 10*2*0.3 | 3*3*0.2 | 7*3*2.5 | 12*3*1.5 |
| ZR-SLRS22 | 5*2*0.75 | 10*2*0.5 | 3*3*0.3 | 8*3*0.2 | 12*3*2.5 |
| ZR-SLRS22 | 5*2*1.0 | 10*2*0.75 | 3*3*0.5 | 8*3*0.3 | 13*3*0.2 |
| ZR-SLRS22 | 5*2*1.5 | 10*2*1.0 | 3*3*0.75 | 8*3*0.5 | 13*3*0.3 |
| 可根據現場使用環境不同，定制符合客戶使用環境的電纜 |
