- 商品名稱：JEFR-ZR 1*10
- 添加時間：2022-05-07 11:36:32
介紹：

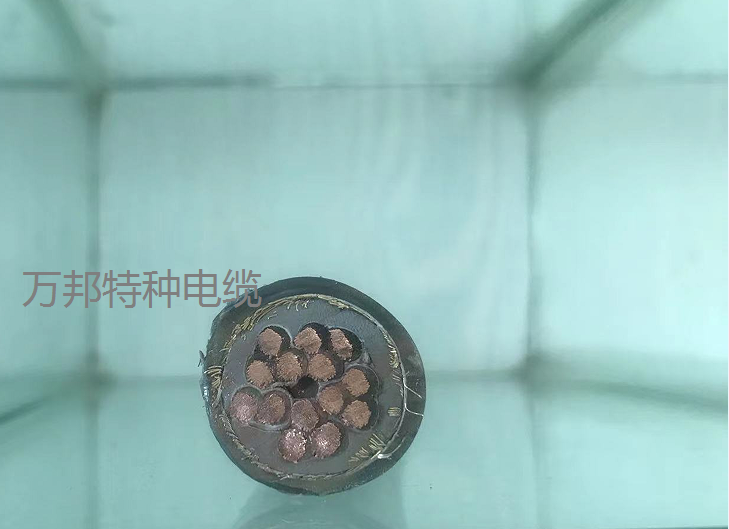

JEFR JEFR-ZR軟電纜
適用范圍：JEFR JEFR-ZR軟電纜適用于各種低壓開關柜及電機用引接導線，適合于電氣公司用阻燃性電器連接或引接使用，具有******的電氣性能.
一.電氣性能：
1、JEFR JEFR-ZR軟電纜導體采用絞合的鍍錫銅絲,電纜導體連續運行溫度為90℃。
2、JEFR JEFR-ZR軟電纜采用三元乙丙J緣,氯丁護套，符合環保要求。
3、外護套具有很好的阻燃性及耐油、耐臭氧性能。
2、JEFR JEFR-ZR軟電纜采用三元乙丙J緣,氯丁護套，符合環保要求。
3、外護套具有很好的阻燃性及耐油、耐臭氧性能。
生產范圍：6mm2～185mm2電壓等：500V,1000V 3000V 6000V
注：電氣行業中有外徑要求的須提前告知以免造成比必要的損失。
二.電纜特性：
電纜的長期工作溫度應不超過105℃
可彎曲性、耐潮濕、耐寒、耐油、抗紫外線
能承受中等的機械應力
阻燃性：符合IEC 60332-1-2
三.電纜技術參數：
工作電壓：500V 1000V
測試電纜：2000V 3000V
J緣電阻：≥ 20 MΩ . Km （20℃）
小彎曲半徑：固定安裝 4 X D（電纜外徑）
工作溫度：固定安裝 - 25 ~ +105℃
偶爾移動 - 15 ~ +105℃
四.型號和說明
JEFR開關柜軟電纜 .
JEFR-ZR開關柜阻燃軟電纜.
JEFR-ZR開關柜阻燃軟電纜.
五、技術參數（500V）
序 號 | 導體截面積 mm2 | J緣厚度 mm | 護套厚度 mm | 平均外徑 mm | 每公里重量 Kg |
1 | 6 | 0.8 | 1.0 | 7.2 | 111 |
2 | 10 | 1.0 | 1.2 | 9.0 | 178 |
3 | 16 | 1.0 | 1.2 | 10.1 | 247 |
4 | 25 | 1.0 | 1.4 | 11.8 | 358 |
5 | 35 | 1.0 | 1.4 | 13.1 | 467 |
6 | 50 | 1.2 | 1.6 | 15.4 | 657 |
7 | 70 | 1.2 | 1.6 | 17.1 | 860 |
8 | 95 | 1.4 | 1.6 | 19.3 | 1135 |
9 | 120 | 1.6 | 1.8 | 21.8 | 1448 |
六、技術參數(1000V)
序 號 | 導體截面積 mm2 | J緣厚度 mm | 護套厚度 mm | 平均外徑 mm | 每公里重量 Kg |
1 | 6 | 1.2 | 1.0 | 8.0 | 127 |
2 | 10 | 1.4 | 1.2 | 9.8 | 199 |
3 | 16 | 1.4 | 1.2 | 10.9 | 270 |
4 | 25 | 1.4 | 1.4 | 12.6 | 385 |
5 | 35 | 1.4 | 1.4 | 13.9 | 497 |
6 | 50 | 1.6 | 1.6 | 16.2 | 692 |
7 | 70 | 1.6 | 1.6 | 17.9 | 900 |
8 | 95 | 1.8 | 1.6 | 20.1 | 1178 |
9 | 120 | 1.8 | 1.8 | 22.2 | 1472 |
