電伴熱電纜的伴熱方式
編輯1、自控溫電伴熱的核心材料PTC半導電塑料，其電阻值隨溫度的升高而相應的增加，但是當溫度上升到一定的數值時（這個溫度值即為門檻溫度，事實上它是可以根據需要進行調節大小的），電阻突然劇增，從而阻斷電流停止加熱；當溫度低于門檻溫度時，PTC材料的電阻自動下降導通電流，繼續加熱。從而使系統維持在一個穩定的溫度值。 基本型自調控電伴熱線（伴熱電纜）由PTC芯帶和絕緣層組成。將PTC材料厚度均勻、連續地?cái)D包（或纏繞）在平行的金屬線芯（亦稱母線）上，制成的扁型帶即為PTC芯帶。在他的外面包裹一層聚乙烯高分子或聚氯乙烯絕緣層。而當環境有強化或耐腐蝕要求時，可以加一層編織層或氟聚合物外被。芯帶一端的兩根導電母線與電源接通時，電流便從一根母線橫向流過并聯的PTC材料層到達另一根母線，構成并聯回路。一定長度的芯帶在一定的溫度下有一定的電阻，并具有PTC特性。電流流經并聯的PTC材料層時產生焦耳熱，使芯帶發熱升溫。同時芯帶的熱量通過電纜絕緣層向溫度低的被加熱體系傳遞，以補償體系向環境散失的熱量。
2、恒功率型電伴熱帶在通電后功率輸出是一直恒定的，不會隨外界環境、保溫材料、伴熱的材質變化而變化，而其功率的輸出或停止通常由溫度傳感器來控制。
A:并聯式恒功率電伴熱帶其電阻絲是并聯連接方式，其工作時是靠電阻絲發熱對管道進行加熱。
原理：兩根相互平行的度鎳銅絞線包覆在氟化物絕熱層中，作為電源母線，并且在內絕熱層外纏繞鎳鉻合金電熱絲，每隔一個固定距離即將電熱絲進行焊接，形成一個連續的并聯電阻，當電源銅母線通電以后，各并聯電阻隨之發熱，即形成一個連續發熱的電熱帶，可任意剪切。
B:串聯式恒功率電伴熱帶其電阻絲是串聯連接方式，其工作時是靠電阻絲發熱對管道進行加熱。
原理：串聯式電伴熱帶是由絕緣銅絞線為電源母線,即為發熱芯線。具有一定內阻的芯線通過電流芯線就會產生焦耳熱量(焦耳--楞次定律Q=0.24IS2^;Rt),其大小與電流平方、芯線阻值和通過時間成正比。因此串聯式電伴熱帶隨著通電時間的延續,源源不斷的發出熱量，形成一條連續的、均勻發熱的電伴熱帶。串聯式電伴熱帶芯線電流相同、電阻相等，所以整根電伴熱帶首尾發熱均勻，其輸出功率恒定不受環境溫度和管道溫度影響。
3、礦物絕緣加熱電纜是一種以金屬作為外護套，電熱材料作為發熱元件，氧化鎂粉作為絕緣的特殊加熱電纜。礦物絕緣加熱電纜的熱發熱量與工作電壓、發熱芯的截面及電纜的長度有關。
自控溫伴熱電纜原理
編輯自控溫電伴熱方案主要通過自控溫電伴熱線完成。自控溫電伴熱線由導電塑料和2根平行母線加絕緣層、金屬屏蔽網、防腐外套構成。其中由塑料加導電碳粒經特殊加工而成的導電塑料是發熱核心。當伴熱線周圍溫度較低時，導電塑料產生微分子收縮，碳粒連接形成電路使電流通過，伴熱線便開始發熱；而溫度較高時，導電塑料產生微分子膨脹，碳粒逐漸分開，導致電路中斷，電阻上升，伴熱線自動減少功率輸出，發熱量便降低。當周圍溫度變冷時，塑料又恢復到微分子收縮狀態，碳粒相應連接起來形成電路，伴熱線發熱功率又自動上升。由于整個溫度控制過程是由材料本省自動調節完成的，其控制溫度不會過高也不會過低。因此電伴熱所具有的******特性是其他伴熱系統所無法比擬的。
恒功率電纜結構
編輯1.1 單相并聯式恒功率電熱帶內部結構：
兩根平行的絕緣銅絞線作為電源母線，PTC特性發熱絲纏繞在骨架上，每隔一個發熱節長度為母線交替連接，形成連續的并聯電阻。母線通上單相220V電源，各并聯電阻發熱。
B－芯線絕緣層氟塑料
C－骨架層
D－發熱絲
E－絕緣護套氟塑料
F－金屬屏蔽網
G－外護套氟塑料
2.1 三相并聯式恒功率電熱帶內部結構：
三根并行絕緣銅絞線作為電源母線，每隔一個發熱節長度依次與電源母線a-b-c-a-b-c交替循環連接，在每三相間形成連續的并聯電阻，母線接上三相380V電源，各并聯電阻發熱。
A－芯線
B－芯線絕緣層氟塑料
C－骨架層 compages
D－發熱絲
E－絕緣護套氟塑料
F－金屬屏蔽網
G－外護套氟塑料
3.1 串聯式電熱帶結構原理及外觀
三根具有相同截面積，一定長度的平行絕緣銅絞線為電源母線和發熱芯線，將其一端可靠短接，另一端接上380V電源，就形成了一個星形負載，根據焦耳一楞次定律：Q=0.24IRT電能轉化為熱能星形負載不斷放出熱量，形成一條連續的、發熱均勻的電伴熱帶。根據實際情況需要，電伴熱帶的三相（單相）可以各自分開（分體式），也可以整合為一體。

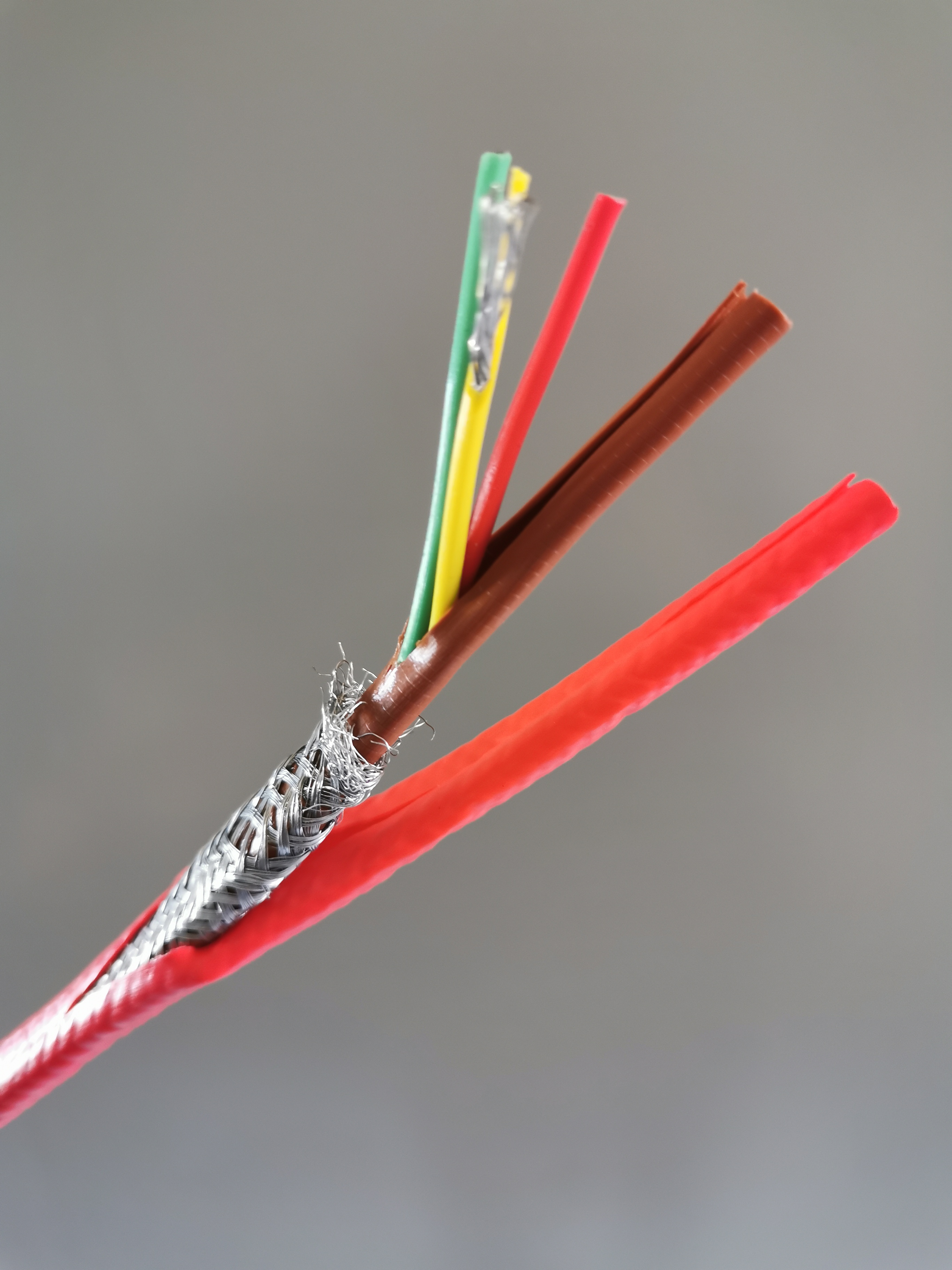

A-線芯
B-母線絕緣層
C-外護套
D-金屬屏蔽網
E-加強（防）護套
伴熱電纜性能特點
編輯自控溫伴熱電纜性能特點
自控溫伴熱電纜加熱時能夠自動限定電纜的工作溫度；自控溫伴熱電纜能隨被加熱體系的溫度變化自動調整輸出功率而無需外加設備；電纜可以任意裁短或在一定范圍內接長使用，而上述性能不變；允許交叉重疊纏繞敷設而無過熱及燒毀之憂；伴熱管線溫度均勻，不會過熱，安全可靠；節約電能；間歇操作時，升溫啟動快速；安裝及運行費用低；安裝使用維護簡便；便于自動化管理；無環境污染；使用壽命長等特點。
恒功率伴熱電纜性能特點
恒功率并聯電熱帶單位長度的發熱量恒定，使用的電熱帶越長輸出的總功率越大，管道維持溫度高。該電熱帶在現場也能按實際長度任意剪切。此外，電熱帶因富有柔軟行可以很方便的緊貼在管道表面，電熱帶外層金屬屏蔽網可以防止靜電產生并安全接地，它不僅提高了電熱帶的整體強度，還起著傳熱和散熱的作用。
