產品詳細介紹：

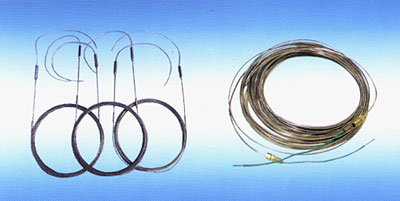

一、礦物絕緣加熱電纜簡介
礦物絕緣加熱電纜是采用 單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱絕緣體，無縫連續不銹鋼或銅管作為護套，采用特殊生產工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
● 不銹鋼護套礦物絕緣加熱電纜
不銹鋼護套系列礦物絕緣加熱電纜可以滿足高溫條件和大發熱功率（達269W/m）的需要。中日電器供的不銹鋼護套加熱電纜的***高承受溫度可達600℃，導體電阻值的范圍從28000-19.2Ω/km，礦物絕緣電纜具有優良的機械強度，耐腐蝕。
● 銅護套礦物絕緣加熱電纜
銅護套系列礦物絕緣加熱電纜可以滿足高溫條件和長輸管線伴熱的需要。中日電器供的銅護套加熱電纜的***高承受溫度可達250℃，導體電阻值的范圍從480-0.5Ω/km，對要求防腐或埋地應用的場合，需加高密度聚乙烯HDPE外護套（MIHC），MIHC***高承受溫度可達90℃，礦物絕緣電纜具有優良的機械強度。
● 銅鎳合金護套礦物絕緣加熱電纜
銅鎳合金護套礦物絕緣加熱電纜可以滿足高溫條件和長輸管線伴熱的需要。中日電器供的銅鎳合金護套加熱電纜的***高承受溫度可達400℃，導體電阻值范圍從28000-19.2Ω/km，礦物絕緣電纜具有優良的機械強度，耐腐蝕。

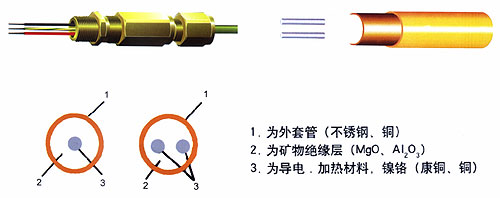

二、加熱電纜結構形式

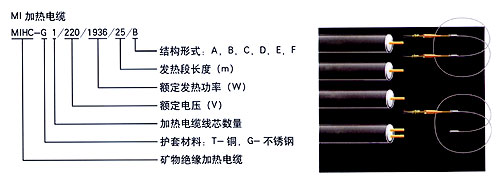

三、產品型號及規格
|
四、產品標準
加熱***高溫度低于250℃的加熱電纜執行IEC800（92）標準，《額定電壓300/500V生活設施加熱和防結冰用加熱電纜》，超過250℃的加熱電纜執行企業標準。
五、電氣性能
電阻值公差：±10%
介電性能——加熱電纜耐壓：1200VAC/1min
絕緣電阻——成品測試：100MΩ/500VDC
護套連續性——整根加熱電纜（包括接頭）浸沒水中12小時后測試絕緣電阻，其值至少須***為50M/500VDC。
六、產品數據
1、銅芯銅護套MI加熱電纜
|
序號 |
規格 |
芯數 |
電壓等級 |
標稱外徑 |
20℃時線芯阻值 |
常規制造長度 |
參考重量 |
使用溫度 |
|
V |
mm |
Ω/m |
m |
Kg/km |
℃ |
|
1 |
1M1.1 |
1 |
500 |
7.9 |
0.0011 |
300 |
318 |
< 250 |
|
2 |
1M1.7 |
1 |
500 |
6.8 |
0.0017 |
350 |
224 |
< 250 |
|
3 |
1M3 |
1 |
500 |
5.8 |
0.003 |
400 |
153 |
< 250 |
|
4 |
1M4 |
1 |
500 |
5.2 |
0.004 |
430 |
118 |
< 250 |
|
5 |
1M7 |
1 |
500 |
4.7 |
0.007 |
460 |
94 |
< 250 |
|
6 |
1M11 |
1 |
500 |
4.2 |
0.011 |
500 |
72 |
< 250 |
|
7 |
1M17 |
1 |
500 |
3.9 |
0.017 |
540 |
59 |
< 250 |
|
8 |
1M23 |
1 |
500 |
3.7 |
0.023 |
600 |
52 |
< 250 |
|
9 |
1M34 |
1 |
500 |
3.5 |
0.034 |
670 |
46 |
< 250 |
|
10 |
1M57 |
1 |
500 |
3.4 |
0.057 |
700 |
44 |
< 250 |
2、鎳鉻合金芯不銹鋼護套MI加熱電纜
|
序號 |
規格 |
芯數 |
電壓等級 |
標稱外徑 |
20℃時線芯阻值 |
常規制造長度 |
參考重量 |
使用溫度 |
|
V |
mm |
Ω/m |
m |
Kg/km |
℃ |
|
1 |
1M190 |
1 |
500 |
5.8 |
0.190 |
220 |
140 |
< 800 |
|
2 |
1M280 |
1 |
500 |
5.2 |
0.280 |
280 |
108 |
< 800 |
|
3 |
1M450 |
1 |
500 |
4.7 |
0.450 |
342 |
86 |
< 800 |
|
4 |
1M750 |
1 |
500 |
4.2 |
0.750 |
420 |
66 |
< 800 |
|
5 |
1M1100 |
1 |
500 |
3.9 |
1.100 |
499 |
54 |
< 800 |
|
6 |
1M1500 |
1 |
500 |
3.7 |
1.500 |
540 |
48 |
< 800 |
|
7 |
1M2300 |
1 |
500 |
3.5 |
2.300 |
600 |
42 |
< 800 |
|
8 |
1M4500 |
1 |
500 |
3.3 |
4.500 |
675 |
38 |
< 800 |
|
9 |
1M7500 |
1 |
500 |
3.2 |
7.500 |
715 |
37 |
< 800 |
|
10 |
1M11K |
1 |
500 |
3.1 |
11.000 |
760 |
34 |
< 800 |
|
11 |
2M1100 |
2 |
500 |
6.5 |
1.100 |
180 |
146 |
< 800 |
|
12 |
2M1500 |
2 |
500 |
6.2 |
1.500 |
195 |
133 |
< 800 |
|
13 |
2M2300 |
2 |
500 |
5.7 |
2.300 |
234 |
108 |
< 800 |
|
14 |
2M4500 |
2 |
500 |
5.2 |
4.500 |
280 |
90 |
< 800 |
3、康銅芯銅護套MI加熱電纜
,
|
序號 |
規格 |
芯數 |
電壓等級 |
標稱外徑 |
20℃時線芯阻值 |
常規制造長度 |
參考重量 |
使用溫度 |
|
V |
mm |
Ω/m |
m |
Kg/km |
℃ |
|
1 |
1M80 |
1 |
500 |
5.8 |
0.080 |
180 |
153 |
< 250 |
|
2 |
1M120 |
1 |
500 |
5.2 |
0.120 |
230 |
118 |
< 250 |
|
3 |
1M190 |
1 |
500 |
4.7 |
0.190 |
280 |
94 |
< 250 |
|
4 |
1M320 |
1 |
500 |
4.2 |
0.320 |
360 |
72 |
< 250 |
|
5 |
1M480 |
1 |
500 |
3.9 |
0.480 |
420 |
59 |
< 250 |
|
6 |
1M640 |
1 |
500 |
3.7 |
0.640 |
465 |
52 |
< 250 |
|
7 |
1M960 |
1 |
500 |
3.5 |
0.960 |
520 |
46 |
< 250 |
|
8 |
1M1600 |
1 |
500 |
3.4 |
1.600 |
550 |
44 |
< 250 |
|
9 |
1M1900 |
1 |
500 |
3.3 |
1.900 |
580 |
42 |
< 250 |
|
10 |
2M80 |
2 |
500 |
10.3 |
0.080 |
60 |
438 |
< 250 |
|
11 |
2M120 |
2 |
500 |
9.1 |
0.120 |
76 |
331 |
< 250 |
|
12 |
2M190 |
2 |
500 |
8.0 |
0.190 |
95 |
249 |
< 250 |
|
13 |
2M320 |
2 |
500 |
7.1 |
0.320 |
120 |
193 |
< 250 |
|
14 |
2M480 |
2 |
500 |
6.5 |
0.480 |
146 |
157 |
< 250 |
|
15 |
2M640 |
2 |
500 |
6.2 |
0.640 |
164 |
144 |
< 250 |
|
16 |
2M960 |
2 |
500 |
5.7 |
0.960 |
195 |
116 |
< 250 |
|
17 |
2M1600 |
2 |
500 |
5.3 |
1.600 |
226 |
100 |
< 250 |
|
18 |
2M1900 |
2 |
500 |
5.2 |
1.900 |
235 |
97 |
< 250 |
七、應用功率范圍
|
加熱電纜 |
***大輸出功率(W/m) |
|
金屬檐槽和落水管防凍 |
49 |
|
非金屬檐槽和落水管防凍 |
16 |
|
容器和管道工藝溫度維持 |
100 |
|
金屬容器和管道防凍 |
59 |
|
路面融雪 |
80 |
八、產品主要用途
1、石油化工行業
容器加熱、工藝管道保溫、貯槽伴熱保溫、原油管道清臘解堵
2、采暖保溫
建筑物大面積采暖工廠、倉庫保溫農業園藝暖房供熱、恒溫控制家禽養殖采暖
3、寒冷地區露天設備設施
機械設備、飛機跑道、電視發射塔、涵洞、閥門
閘門、交通樞紐設施、學校、醫院露天臺階、間歇式液體泵
4、石油平臺和遠洋船泊
甲板防冷凝、船艙采暖、流體管道加熱保溫、機械設備保溫
5、燃燒預熱裝置
核電站反應堆預熱、燃油鍋爐預熱器、燃?xì)庋b置預熱器
6、飛機跑道、鐵路道軌、道叉等需要加熱、保溫的場所。 | |
